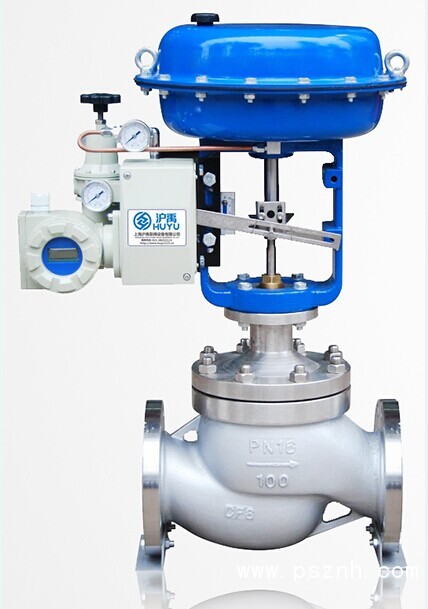

ZJHM精小型气动薄膜套筒调节阀为老一代ZMAM型的改进型产品。具有稳定性好、通用性强、易维修等优点。单密封型适用于泄漏要求较严，压差不大的干净介质场合，改进后，可当切断阀使用；双密封型适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。
1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、结构简单，装拆维修方便，并具有如下优点：
①采用平衡式结构, 阀前后介质压差对阀瓣产生的不平衡力非常小, 相同工况下同类型阀门所需要的执行机构推力小, 所以其阀杆直径比单座非平衡阀设计或选择更小。
②阀杆与填料之间的摩擦力比较小, 减小了阀门动作的阻力, 且阀杆和填料的磨损也小, 使用寿命增加。另外, 较小直径的阀杆在中高温时热胀冷缩变化量小, 避免了在中高温时阀杆与填料之间摩擦力增大或互相抱卡塞住的情况发生。
③由于新型套筒阀是平衡式结构, 与非平衡式的直通单座阀比较, 所配置的执行机构可以比较小, 但却可以克服比直通单座调节阀高的介质压差。例如, DN200/ DN250/ DN300 的新型套筒调节阀可配置气缸式执行机构, 可适应更大范围的工作压差。最大阀座直径时,允许工作压差是相同配置直通单座调节阀的2倍左右,也可配置薄膜式执行机构和防爆电动执行机构。
④新型套筒调节阀采用自对中无螺纹卡入式阀座结构和模块化设计, 阀门拆装方便, 并能达到Ⅳ级以上泄漏量标准。
⑤在150℃以下时, 金属硬密封可以达到Ⅳ级以上泄漏量标准, 聚四氟乙烯软密封可以达到Ⅵ级泄漏量标准。DN200/ DN250/ DN300 的新型套筒调节阀使用寿命高于直通单座调节阀。
套筒调节阀是一种套筒导向的高精度调节阀，具备以下设计特色：
l 采用等截面S形流道，流阻小，流通能力大
l 阀芯的上下移动，由套筒导向，动作平稳
l 阀芯与套筒组成压力平衡型结构，可调范围大，调节精度高，且适合较高压差的工况条件
l 阀芯与套筒之间采用浮动型密封环密封，密封附图小，密封性能好
l 气动执行机构为多弹簧薄膜式执行机构和活塞式双作用执行机构，结构紧凑，输出力大
l 适用于各种压力和温度的流体介质的控制
配套定位器
主要特点：
1、引进国外先进设计，具有可靠性高、体积小、重量轻等特点。
2、磁电组件部分采用新型动圈结构，可靠、稳定、线性好。
3、除防爆接线盒外，在危险性区域现场可打开壳盖进行调整及检修。
4、量程、零点调整钮采用手轮式，调整方便、并带有锁定装置。
5、配有与各类型执行机构相配的安装板及附件，故安装容易、调整方便。
6、防爆性能：本安型防爆等级iaⅡCT5 隔爆型防爆等级dⅡCT6。
7、结构紧凑，精密可靠本产品零部件精密压铸，外形及内部结构制作工艺精致，各机构经优化组合设计，整机结构紧凑， 采用不锈钢紧固件和先进的喷朔工艺处理.生产制造标志永久性等，具备了良好的防腐性能。
8、本定位器可根据要求.附采用活动可调节阻尼机构，使具有输出流量可调的特点。
综合以上等技术性能特点，故HEP系列定位器可满足不同的类型单.双作用，正.反作用 的各类气动执行器要求。具 有国际水平的较为先进可靠可行的技术性能和特色。
